¿Qué es una boquilla ultrasónica convergente?

Breve introducción:

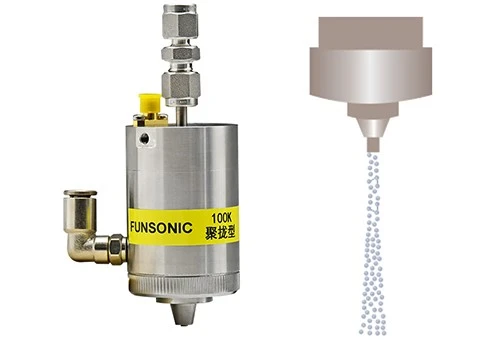

La boquilla de atomización ultrasónica convergente se combina con aire/gas de baja presión para producir un haz suave y altamente enfocado de pequeñas gotas. Por lo general, el aire/gas comprimido de 1 psi se introduce en la cámara de difusión de la campana de guía de aire que rodea la boquilla, generando así un flujo de aire/gas distribuido uniformemente alrededor de la varilla de la boquilla. El spray generado por la onda ultrasónica en la punta del vástago de la válvula se arrastra inmediatamente en el aire/flujo de aire de baja presión. El mecanismo de enfoque ajustable en el deflector del viento puede controlar completamente el ancho de pulverización. La campana de spray es muy estrecha y se forma como un reloj de arena. El ancho de la forma se controla ajustando la distancia entre la boquilla y el sustrato, desde 0. 07-1. 0 pulgadas (1. 78-25 mm). Muy adecuado para dispositivos pequeños como soportes, conductos de globos, cables, flujo de soldadura para aplicaciones selectivas de soldadura, etc.

La boquilla ultrasónica de tipo de reunión es una boquilla atomizante ultrasónica con un ancho de pulverización pequeño. Se adopta la tecnología de la boquilla de atomización ultrasónica, y el diseño especial del canal de flujo de contracción distribuirá uniformemente y centralmente el gas portador, de modo que la niebla líquida atomizada ultrasónica está en forma de aerosol concentrado, reduciendo así el área de pulverización de la boquilla ultrasónica. Debido al pequeño ancho de pulverización de la boquilla ultrasónica centralizada, es principalmente adecuado para varias aplicaciones de pulverización pequeñas y medianas. Complementa la boquilla ultrasónica de pulverización de ancho ultrasónico de ancho funsonal y se puede aplicar a casi todos los diferentes requisitos de pulverización planos.





Solicitud:

Las aplicaciones típicas incluyen pulverización de pilas de combustible, a saber, la pulverización del electrodo de membrana en las celdas de combustible de la membrana de intercambio de protones, donde la dispersión de catalizador (como el catalizador de carbono de platino) se atomiza y rociado ultrasónicamente sobre la membrana de intercambio de protones para formar un electrodo de membrana uniforme y denso. Debido a las ventajas de la coalescencia y la pulverización concentrada, la boquilla ultrasónica de coalescencia se puede usar para la pulverización de precisión en áreas pequeñas. Por lo tanto, la boquilla de atomización ultrasónica de coalescencia también se puede usar para pulverizar en la superficie de dispositivos médicos como drogas. Pulverización con globo y pulverización del stent liberador de drogas. Disuelva fármacos como la rapamicina y el paclitaxel en solventes orgánicos para formar una solución farmacológica, use una boquilla ultrasónica concentrada para la atomización ultrasónica, y luego rocíela uniformemente sobre un globo o stent para formar un recubrimiento de drogas uniforme y denso en la superficie del catéter de globo y stent. Además, la boquilla ultrasónica de Coalescence también se puede aplicar a recubrimientos de células solares de película delgada, recubrimientos de células solares perovskitas, recubrimientos de flujo de PCB y otras aplicaciones.



Principio:

Las boquillas ultrasónicas convierten las ondas de sonido de alta frecuencia en energía mecánica a través de transductores piezoeléctricos, y luego convierte la energía mecánica en líquido. Esta vibración longitudinal hacia arriba y hacia abajo genera ondas estacionarias en la película líquida en la punta de la boquilla ultrasónica, donde la amplitud de estas ondas puede ser controlada por un generador de potencia. Estas ondas líquidas estacionarias pueden extenderse hacia arriba desde la parte superior de la boquilla ultrasónica, y cuando las gotas dejan la superficie atomizante de la boquilla, se descomponen en una niebla fina uniforme de gotas de tamaño micrométrico.

A diferencia de las boquillas de presión, las boquillas ultrasónicas no usan alta presión para forzar el líquido a través de un pequeño orificio para producir spray. El líquido ingresa a través de un centro de boquilla relativamente grande sin presión y está atomizado por vibración ultrasónica dentro de la boquilla.

Cada boquilla ultrasónica funciona a una frecuencia resonante específica, lo que determina el tamaño medio de la gota. La diferencia en el tamaño de las gotas es muy pequeña, y su distribución se puede predecir con precisión dentro de un cierto rango a través de cálculos matemáticos. Por ejemplo, una boquilla de 120 kHz produce un tamaño mediano de gotas de 18 micras al rociar agua. Cuanto mayor sea la frecuencia, menor es la disminución en el valor medio.



Ventaja:

1. Peligratación de área pequeña

2. Coating uniformity:>95% de uniformidad

3. Ahorro de material: la tasa de utilización de las materias primas supera el 85%, que es 4 veces más alta que las dos pulverizaciones de fluidos convencionales

4. Casa de flujo extremadamente baja: el caudal mínimo puede alcanzar 0. 005ml/mi

5. Partículas atomizadas finas, partículas atomizadas uniformes

6. Se puede rociar intermitentemente o continuamente

7. Flujo de pulverización ultra bajo

8. No bloqueará la boquilla

9. Boquilla anti -corrosión

10. Pulverización controlable de alta precisión
